تابلو برق (Electrical Enclosure) یکی از کلیدی‌ترین عناصر در سیستم‌های الکتریکی است که وظیفه مدیریت، توزیع و حفاظت از انرژی الکتریکی را بر عهده دارد. این مقاله با هدف ارائه راهنمایی جامع برای شناخت اجزای تابلو برق، نقش هر قطعه و نحوه انتخاب آنها نگارش شده و با تمرکز بر استانداردهای بین‌المللی مانند IEC و منابع آموزشی معتبر، به بررسی اجزای تابلو برق ساختمان، اجزای تابلو برق سه فاز و اجزای تابلو برق صنعتی می‌پردازیم. هدف ما در کلینیک انرژی ساختمان ارائه اطلاعاتی کاربرمحور است که نیازهای مهندسان، تکنسین‌ها و علاقه‌مندان به حوزه برق را برآورده سازد.
تابلو برق چیست و چه کاربردی دارد؟
تابلو برق محفظه‌ای است که تجهیزات الکتریکی و الکترونیکی مانند کلیدها، رله‌ها و نمایشگرها را در خود جای داده و از آنها در برابر عوامل محیطی مانند گردوغبار، رطوبت و ضربه محافظت می‌کند. این تجهیزات همچنین از کاربران در برابر شوک الکتریکی محافظت کرده و ایمنی سیستم را افزایش می‌دهند. طبق استاندارد IEC 60529، درجه حفاظت تابلوها با کدهای IP مشخص می‌شود که مقاومت در برابر نفوذ ذرات و مایعات را نشان می‌دهد.
در کنار مراقبت از سیستم‌های الکتریکی، نگهداری دقیق و تعمیر موتورخانه در ساختمان‌های صنعتی و مسکونی بسیار حائز اهمیت است. برای مثال، در صورت نیاز به تعمیرات چیلر در تهران، تعمیرات موتورخانه و اجزای تابلو برق به طور منظم باید انجام گیرد تا کارایی سیستم‌های حرارتی و برودتی بهبود یابد.
آشنایی با انواع تابلو برق
تابلوهای برق بر اساس کاربرد و سطح ولتاژ به انواع مختلفی تقسیم می‌شوند:
- تابلوهای فشار ضعیف (LV): برای ولتاژهای کمتر از ۱۰۰۰ ولت، مناسب برای تابلو برق ساختمان.
- تابلوهای فشار متوسط (MV): برای ولتاژهای بین ۱۰۰۰ تا ۳۶۰۰۰ ولت، بیشتر برای تابلو برق‌های صنعتی.
- تابلوهای توزیع: برای توزیع برق در ساختمان‌های مسکونی و تجاری.
- تابلوهای کنترلی: برای مدیریت و اتوماسیون دستگاه‌ها و فرایندها.
- تابلوهای اصلاح ضریب توان: برای بهبود راندمان انرژی و کاهش تلفات.
تابلوهای برق در صنایع، ساختمان‌های مسکونی، تجاری و نیروگاه‌ها به کار می‌روند. این تجهیزات امکان توزیع دقیق انرژی، کنترل فرایندها و حفاظت از سیستم‌های الکتریکی را فراهم می‌کنند.
در صورتی که به نیازهای انرژی ساختمان خود توجه داشته باشید، همچنین می‌توانید با خدمات مصرف بهینه گاز در سیستم‌های گرمایشی، هزینه‌های انرژی را کاهش دهید و به حفظ محیط زیست کمک کنید.
اجزای اصلی تابلو برق و وظایف آنها
اجزای تابلو برق شامل مجموعه‌ای از تجهیزات الکتریکی و الکترونیکی است که هر یک نقش خاصی در عملکرد سیستم دارند. این اجزا به چهار دسته اصلی تقسیم می‌شوند: تجهیزات قدرت، حفاظتی، کنترلی و اندازه‌گیری.
۱. تجهیزات قدرت
تجهیزات قدرت وظیفه انتقال و توزیع انرژی الکتریکی را بر عهده دارند. مهم‌ترین اجزای این دسته عبارت‌اند از:
- شینه (Busbar): هادی‌های مسی یا آلومینیومی که جریان الکتریکی را بین اجزای مختلف تابلو منتقل می‌کنند.
- کابل‌ها و هادی‌ها: برای اتصال تجهیزات و انتقال جریان با حداقل تلفات.
- کلیدهای قدرت: مانند دژنکتورها که برای قطع و وصل جریان‌های بالا طراحی شده‌اند.
۲. تجهیزات حفاظتی
تجهیزات حفاظتی از مدار و تجهیزات در برابر خطاهایی مانند اتصال کوتاه، اضافه‌بار و نشتی جریان محافظت می‌کنند. این تجهیزات شامل کلیدهای مینیاتوری (MCB)، کلیدهای اتوماتیک (MCCB) و کلیدهای جریان باقیمانده (RCD) هستند.

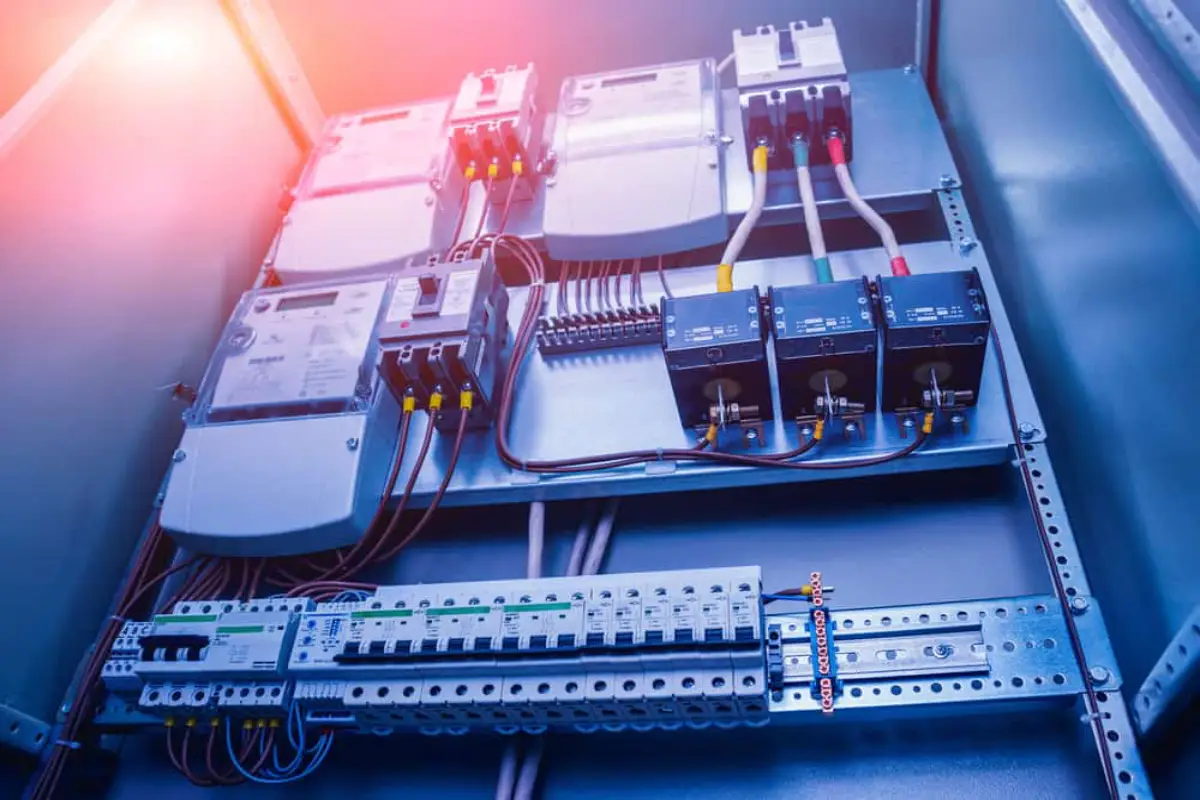

۳. تجهیزات اندازه‌گیری
این تجهیزات برای پایش پارامترهای الکتریکی مانند ولتاژ، جریان و توان استفاده می‌شوند. آمپرمتر، ولت‌متر و وات‌متر از جمله این تجهیزات هستند که اطلاعات دقیقی از عملکرد سیستم ارائه می‌دهند.
کلیدها و فیوزها: اولین خط دفاعی مدار
کلیدها و فیوزها نقش حیاتی در حفاظت از اجزای تابلو برق دارند. این تجهیزات در برابر اضافه‌بار، اتصال کوتاه و خطاهای الکتریکی از سیستم محافظت می‌کنند.
انواع کلیدها
- کلید اتوماتیک (MCCB): برای حفاظت در برابر جریان‌های بالا از اجزای تابلو برق سه فاز مناسب است.
- کلید مینیاتوری (MCB): برای مدارهای کوچک‌تر در اجزای تابلو برق ساختمان مشاهده می‌شود.
- کلید فیوز: برای قطع سریع جریان در شرایط اضطراری با هزینه کم.
نقش فیوزها
فیوزها با ذوب شدن در برابر جریان غیرمجاز، مدار را قطع می‌کنند. برخلاف کلیدهای مینیاتوری، فیوزها پس از عملکرد نیاز به تعویض دارند اما به دلیل سادگی و هزینه پایین، همچنان پراستفاده‌اند.
نقش شینه (Busbar) در توزیع انرژی
شینه (Busbar) یکی از مهم‌ترین اجزای تشکیل دهنده تابلو برق صنعتی بوده که برای انتقال جریان‌های بالا طراحی شده است. شینه‌ها معمولاً از مس یا آلومینیوم ساخته شده و به دلیل مقاومت پایین، تلفات انرژی را کاهش می‌دهند. طبق منبعی معتبر از IEEE، استفاده از شینه‌های استاندارد IEC 61439 در تابلوهای صنعتی، ایمنی و کارایی سیستم را بهبود می‌بخشد.
انواع شینه
- شینه نول: با رنگ مشکی برای اتصال نول مدارها.
- شینه ارت: با رنگ سبز و زرد برای اتصال به زمین و افزایش ایمنی.
- شینه فاز: برای انتقال جریان فازها با رنگ‌های استاندارد.
طراحی و انتخاب شینه
انتخاب شینه مناسب به عواملی مانند جریان نامی، دمای محیط و نوع بار بستگی دارد. شینه‌های مسی به دلیل هدایت الکتریکی بالا، در تابلوهای صنعتی پراستفاده‌ترند.
بیشتر بخوانید: برای نگهداری صحیح تجهیزات استخر و فضاهای آبی، توجه به هزینه تعمیر و نگهداری استخر نیز اهمیت دارد تا از خرابی‌های غیرمنتظره و افزایش هزینه‌های جانبی جلوگیری شود. برای اطلاع از این هزینه ها می توانید با کارشناسان ما در کلینیک انرژی ساختمان در ارتباط باشید.

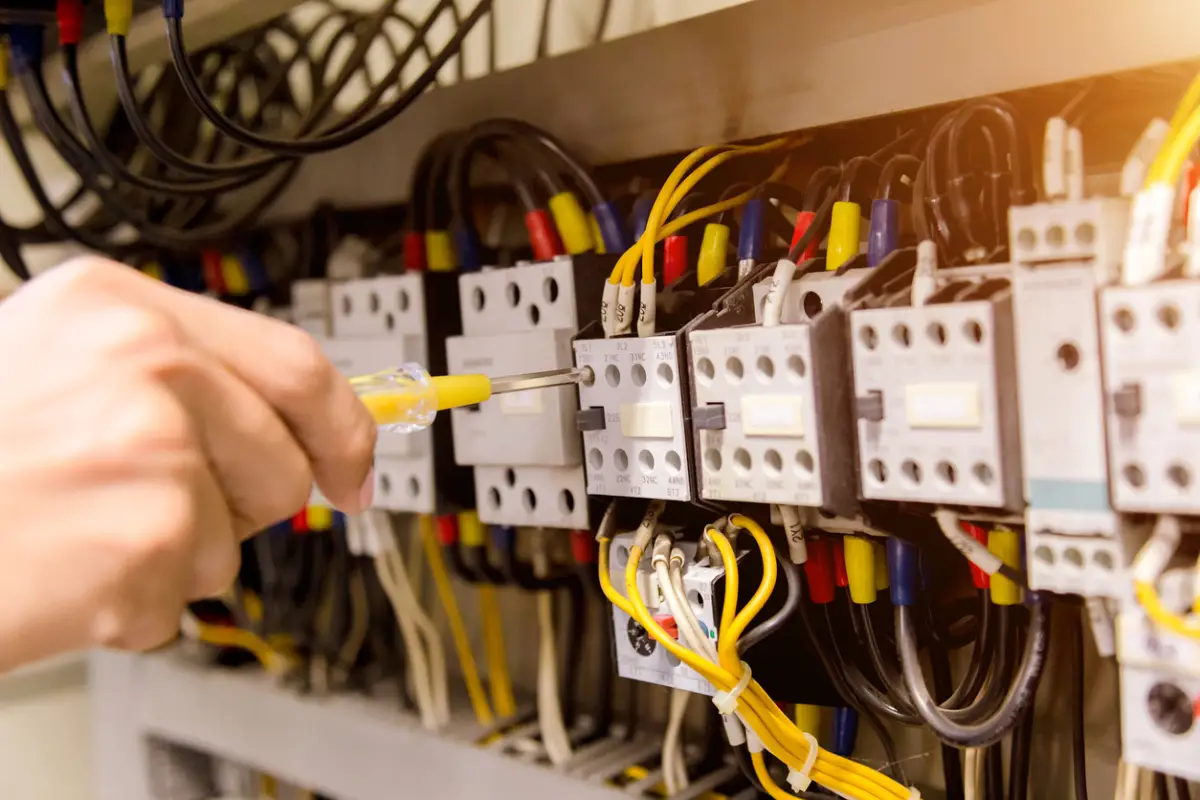

کنتاکتور و رله: قلب سیستم فرمان
کنتاکتور و رله اجزای کلیدی در سیستم‌های کنترلی هستند که مدیریت و کنترل مدارها را بر عهده دارند.

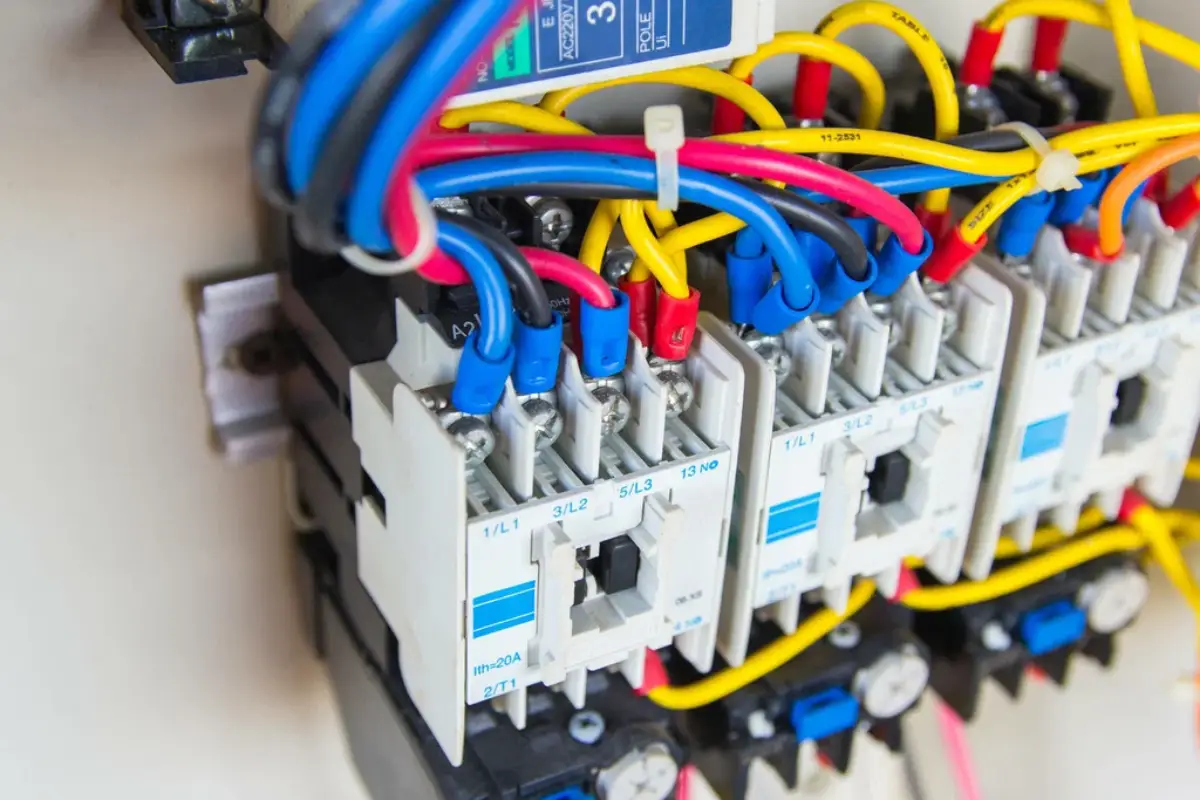

کنتاکتور
کنتاکتورها برای قطع و وصل جریان‌های بالا در موتورها و تجهیزات صنعتی استفاده می‌شوند. کنتاکتورهای AC3 برای بارهای سلفی با تعداد قطع و وصل زیاد مناسب‌اند.
رله
رله‌ها با تشخیص شرایط غیرعادی مانند اضافه‌جریان، مدار را قطع می‌کنند. رله‌های حرارتی، الکترومغناطیسی و دیجیتالی در تابلو برق صنعتی کاربرد دارند.
تفاوت کنتاکتور و رله
کنتاکتورها برای جریان‌های بالا و رله‌ها برای جریان‌های پایین‌تر طراحی شده‌اند. رله‌ها معمولاً سیگنال‌های کنترلی را مدیریت کرده، در حالی که کنتاکتورها مستقیماً بار را کنترل می‌کنند.
تجهیزات حفاظتی پیشرفته در تابلو برق
تجهیزات حفاظتی پیشرفته ایمنی سیستم را در برابر خطاهای پیچیده تضمین می‌کنند. این تجهیزات شامل:
- کلید جریان باقیمانده (RCD): برای جلوگیری از شوک الکتریکی و آتش‌سوزی.
- بی‌متال: برای حفاظت موتورها در برابر اضافه‌بار حرارتی.
- ترانسفورماتورهای جریان (CT): برای کاهش جریان به مقادیر مناسب برای اندازه‌گیری و پایش.
اهمیت RCD در ایمنی
RCD با تشخیص جریان نشتی به زمین، مدار را در کسری از ثانیه قطع می‌کند. این ویژگی در اجزای تابلو برق ساختمان برای حفاظت از جان افراد حیاتی است.
بی‌متال و حفاظت موتور
بی‌متال‌ها با تشخیص گرمای بیش‌ازحد در موتورها، از سوختن آنها جلوگیری می‌کنند. استفاده از این تجهیزات در اجزای تابلو برق صنعتی بسیار رایج‌اند.
تجهیزات کنترلی و ابزار دقیق
تجهیزات کنترلی مانند PLC (کنترل‌کننده منطقی برنامه‌پذیر) و HMI (رابط انسان و ماشین) امکان اتوماسیون و کنترل دقیق فرایندها را فراهم می‌کنند. این تجهیزات در تابلو برق صنعتی نقش مهمی دارند.
نقش PLC و HMI
PLCها با برنامه‌ریزی پیشرفته، کنترل خودکار تجهیزات را ممکن می‌سازند. HMIها اطلاعات را به‌صورت بصری نمایش داده و تعامل اپراتور با سیستم را ساده‌تر می‌نمایند.
مزایای اتوماسیون
استفاده از PLC و HMI در تابلوهای صنعتی، دقت، سرعت و قابلیت اطمینان سیستم را افزایش می‌دهد. این تجهیزات همچنین امکان عیب‌یابی سریع‌تر را فراهم می‌کنند.
بیشتر بخوانید: راهنمای گام به گام آموزش نحوه شارژ گاز چیلر تراکمی

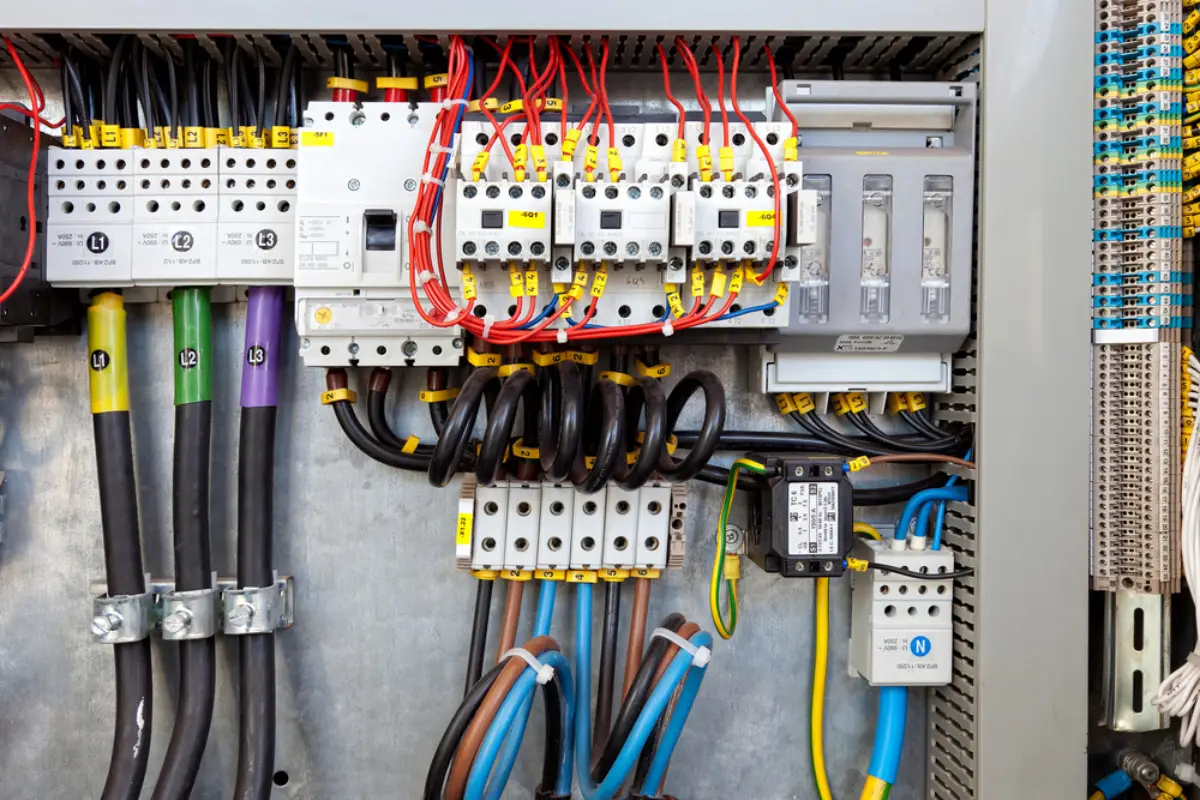

اجزای جانبی و لوازم مصرفی تابلو برق
علاوه بر اجزای اصلی، اجزای تابلو برق شامل لوازم جانبی مانند داکت‌ها، ترمینال‌ها و لیبل‌ها هستند که به نظم و ایمنی سیستم کمک می‌کنند.
- داکت‌ها: برای مدیریت کابل‌ها و جلوگیری از آسیب‌های فیزیکی.
- ترمینال‌ها: برای اتصال ایمن هادی‌ها و کاهش خطر اتصال کوتاه.
- لیبل‌ها: برای شناسایی تجهیزات و افزایش ایمنی اپراتورها.
اهمیت نظم در تابلو برق
نظم‌دهی صحیح کابل‌ها و استفاده از لیبل‌ها، عیب‌یابی و نگهداری تابلو را آسان‌تر می‌کند. این موضوع به‌ویژه در اجزای تابلو برق صنعتی اهمیت دارد.

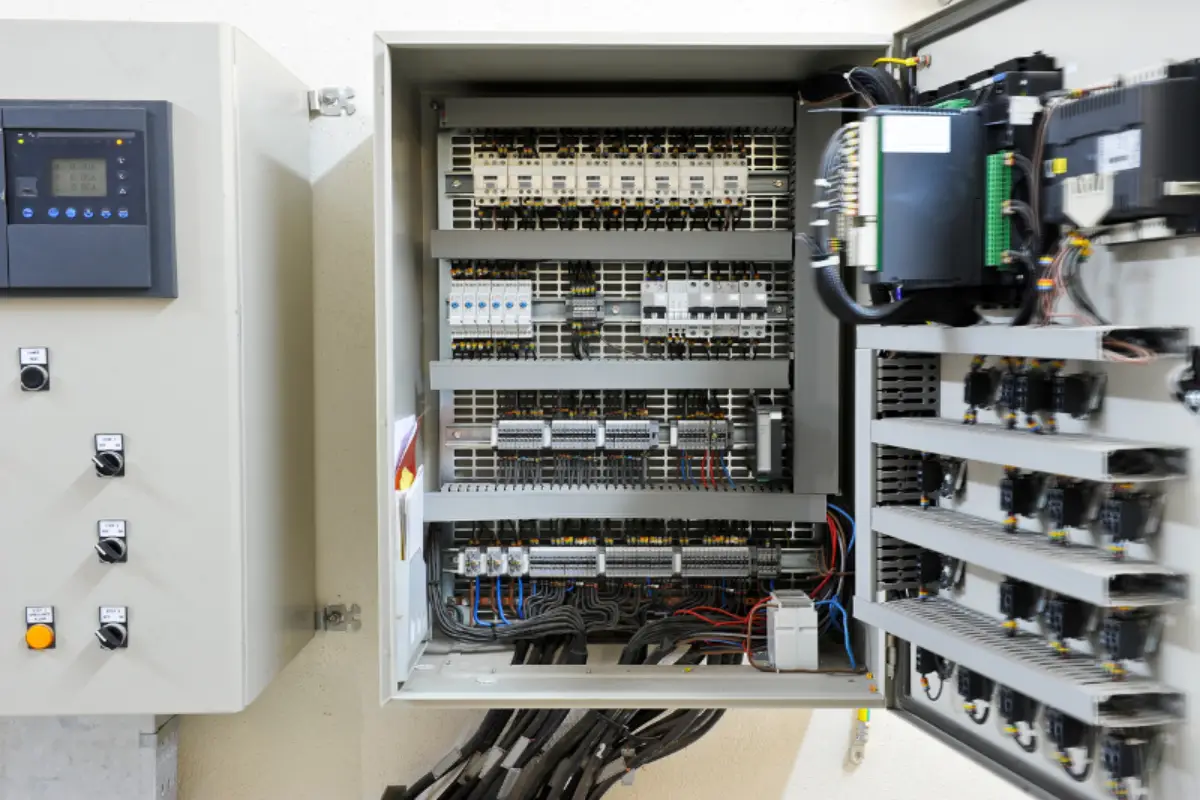

استانداردهای طراحی و انتخاب اجزای تابلو برق
طراحی تابلو برق باید مطابق با استانداردهای بین‌المللی مانند IEC 61439 و IEC 60529 انجام شود. این استانداردها مشخصات فنی، درجه حفاظت و ایمنی تجهیزات را تعیین می‌کنند. طبق منبع معتبر NEMA، انتخاب اجزای تابلو برق سه فاز باید با توجه به شرایط محیطی، نوع بار و ظرفیت جریان انجام گردد.
انتخاب تجهیزات بر اساس بار
انتخاب تجهیزات باید با توجه به نوع بار (مقاومتی، سلفی یا خازنی) و جریان نامی انجام شود. برای مثال، در تابلوهای صنعتی، انتخاب کلیدهای مناسب برای بارهای سنگین ضرورت دارد.
توجه به شرایط محیطی
دمای محیط، رطوبت و وجود مواد شیمیایی بر انتخاب مواد و درجه حفاظت تابلو تأثیر می‌گذارند. تابلوهای با درجه IP65 برای محیط‌های مرطوب مناسب‌اند.

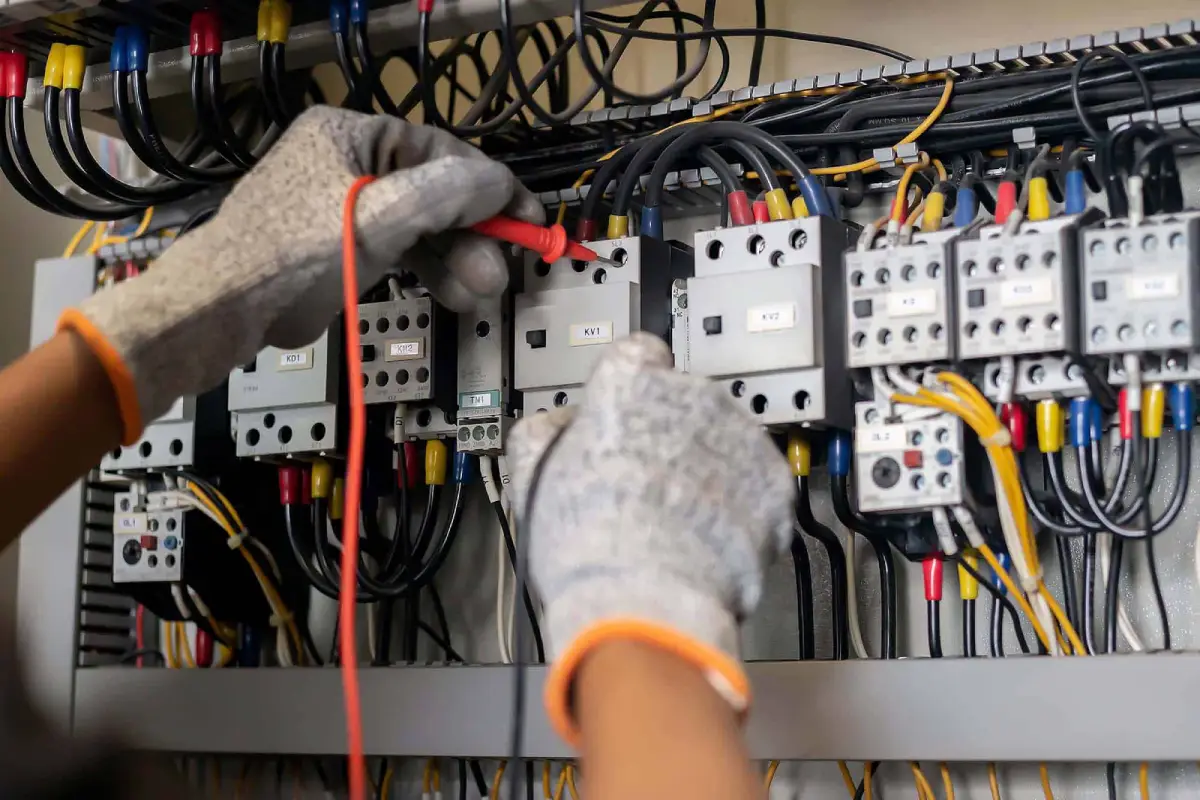

نکات نگهداری و عیب‌یابی تابلو برق
نگهداری منظم تابلو برق از خرابی‌های ناگهانی جلوگیری کرده و عمر مفید سیستم را افزایش می‌دهد. کلینیک انرژی ساختمان با ارائه خدمات تخصصی نظیر بازرسی دوره‌ای، عیب‌یابی حرفه‌ای و بهینه‌سازی اجزای تابلو برق، ایمنی و کارایی سیستم‌های الکتریکی را تضمین می‌کند. این فرایند شامل بررسی دقیق تجهیزات، شناسایی مشکلات پنهان و رفع آنها پیش از وقوع خطا است.
بازرسی‌های دوره‌ای
بازرسی منظم اجزای تابلو برق برای حفظ عملکرد بهینه ضروری است. اقدامات کلیدی شامل:
- بررسی اتصالات الکتریکی: کنترل اتصالات شل، فرسوده یا اکسیدشده برای جلوگیری از افزایش مقاومت و گرمای بیش‌ازحد.
- تمیزکاری شینه‌ها و تجهیزات: حذف گردوغبار و آلودگی‌ها از شینه و سایر اجزا برای کاهش خطر اتصال کوتاه.
- تست عملکرد کلیدها و رله‌ها: آزمایش کلید اتوماتیک (MCCB) و کنتاکتور و رله برای اطمینان از عملکرد صحیح در شرایط اضطراری.
- بررسی عایق‌ها: کنترل سلامت عایق‌های کابل‌ها و ترمینال‌ها برای جلوگیری از نشتی جریان.
عیب‌یابی پیشرفته
عیب‌یابی حرفه‌ای با ابزارهای پیشرفته، مشکلات پنهان را شناسایی می‌کند. اقدامات شامل:
- استفاده از مولتی‌متر: اندازه‌گیری ولتاژ، جریان و مقاومت برای تشخیص ناهنجاری‌ها.
- ترموگرافی مادون قرمز: شناسایی نقاط داغ ناشی از اتصالات ضعیف یا اضافه‌بار.
- آنالیز هارمونیک: بررسی تأثیر هارمونیک‌ها بر اجزای تابلو برق صنعتی با استفاده از تحلیل‌گرهای توان.
- تست RCD: اطمینان از عملکرد صحیح کلیدهای جریان باقیمانده برای ایمنی.
کلینیک انرژی ساختمان: راه‌حلی مطمئن برای نیازهای برقی شما
انتخاب و طراحی صحیح اجزای تابلو برق نقشی کلیدی در ایمنی و کارایی سیستم‌های الکتریکی دارد. کلینیک انرژی ساختمان با ارائه خدماتی نظیر طراحی سیستم‌های تأسیساتی، اجرای حرفه‌ای، نگهداری تخصصی و بهینه‌سازی مصرف انرژی، همراه شماست. برای مشاوره، نصب یا تعمیر تجهیزات تابلو برق و موتورخانه ساختمان خود، اعتماد به کلینیک انرژی ساختمان، تضمین‌کننده عملکرد بهینه و ایمنی سیستم‌های شماست، بنابراین با متخصصان این مجموعه تماس گرفته و از خدماتی باکیفیت بهره‌مند شوید.
سوالات متداول
۱. تفاوت MCB و MCCB چیست؟
کلید مینیاتوری (MCB) برای حفاظت مدارهای کوچک با جریان پایین مناسب بوده، در حالی که کلید اتوماتیک (MCCB) برای جریان‌های بالاتر در تابلو برق سه فاز طراحی شده است.
۲. چرا استفاده از RCD در تابلو برق ضرورت دارد؟
RCD جریان‌های نشتی به زمین را تشخیص داده و با قطع سریع مدار، از شوک الکتریکی و آتش‌سوزی در اجزای تابلو برق ساختمان جلوگیری می‌کند.
۳. آیا PLC و HMI در همه تابلوها لازم است؟
PLC و HMI در تابلوهای کنترلی و اتوماسیون صنعتی کاربرد دارند، اما استفاده از آنها در تابلوهای ساده توزیع برق، مانند تابلو برق ساختمان، ضرورتی ندارند.
