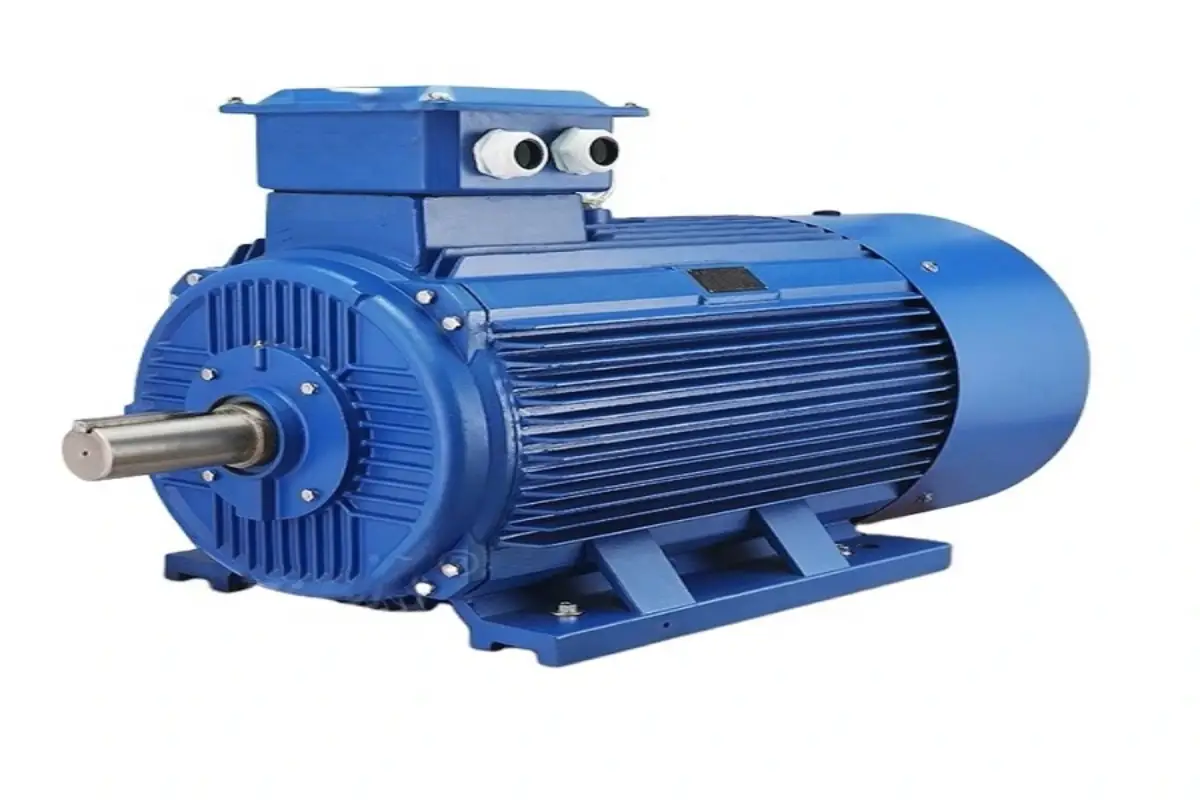

در دنیای امروز، موتورهای الکتریکی نقش کلیدی در صنایع و ساختمان‌ها بازی می‌کنند. انتخاب روش درست راه‌اندازی این موتورها می‌تواند کارایی را بالا ببرد و هزینه‌ها را کم کند. در این مقاله به بررسی راه اندازی الکتروموتورهای سه فاز می‌پردازیم و روش‌های مختلف را توصیف می‌‌کنیم. کاربران اغلب به دنبال مزایا و معایب هر روش می‌گردند تا در پروژه‌های خود بهترین گزینه را برگزینند. اینجا جزئیات کاملی ارائه می‌دهیم تا تصمیم‌گیری آسان‌تر شود. همچنین به سربندی موتور سه فاز اشاره خواهیم کرد که بخشی مهم از این فرایند به‌شمار می‌رود. کلینیک انرژی ساختمان با خدمات طراحی و نگهداری سیستم‌های تأسیساتی، می‌تواند در انتخاب و اجرای این روش‌ها کمک کند. این مجموعه علاوه بر اجرای موتورخانه، خدماتی همچون نگهداری موتورخانه و بهینه‌سازی عملکرد تجهیزات را نیز ارائه می‌دهد.
چرا روش راه اندازی الکتروموتورهای سه فاز اهمیت دارد؟
انتخاب روش مناسب برای راه اندازی الکتروموتورهای سه فاز نقش کلیدی در عملکرد، ایمنی و بهره‌وری سیستم دارد. موتورهای سه فاز در صنایع بزرگ و ساختمان‌ها به کار می‌روند و اگر به‌درستی راه‌اندازی نشوند، جریان اولیه بسیار بالا می‌تواند موجب افت ولتاژ، آسیب به تجهیزات و کاهش عمر مفید سیستم گردد. استانداردهای بین‌المللی مانند IEC 60034-12 هشت طراحی مختلف برای راه‌اندازی موتورهای قفس‌دار سه فاز معرفی کرده‌اند تا جریان هجومی کنترل شود و عملکرد پایدار باقی بماند. همچنین استاندارد NEMA MG 1 نیز بر انتخاب صحیح روش متناسب با ولتاژ و شرایط شبکه تأکید دارد.
روش‌های مختلف راه‌اندازی مانند راه‌اندازی مستقیم، ستاره–مثلث و درایوهای الکترونیکی هر کدام مزایا و محدودیت‌های خاصی دارند. برای مثال، در پروژه‌های تأسیساتی که بار اولیه بالاست، راه‌اندازی مستقیم می‌تواند به شبکه و قطعات مکانیکی فشار بیاورد. در مقابل، استفاده از روش‌های پیشرفته الکترونیکی جریان را تا پنج برابر کمتر از جریان نامی نگه می‌دارد و عمر موتور را افزایش می‌دهد. این انتخاب درست همچنین می‌تواند به بهینه سازی مصرف گاز و برق در ساختمان‌ها کمک کند.
مزیت دیگر انتخاب درست، کاهش هزینه انرژی و جلوگیری از خواب سیستم‌های صنعتی است. در ساختمان‌ها نیز که موتورها بخشی از سیستم‌های تهویه و پمپاژ هستند، راه‌اندازی بهینه موجب کاهش مصرف برق می‌شود. به همین دلیل، در محیط‌هایی با شبکه ضعیف، روش‌های محدودکننده جریان اولویت دارند.
کلینیک انرژی ساختمان با ارائه خدمات تخصصی نگهداری و بهینه‌سازی مصرف انرژی می‌تواند به انتخاب بهترین روش راه‌اندازی متناسب با پروژه کمک نماید. در نهایت، انتخاب علمی و استاندارد نه‌تنها ایمنی را تضمین می‌کند، بلکه بهره‌وری و طول عمر تجهیزات را نیز بهبود می‌بخشد. این موضوع در سیستم‌هایی مانند موتورخانه، تعمیرات چیلر یا حتی پروژه‌های مرتبط با هزینه تعمیر و نگهداری استخر نیز اهمیت ویژه‌ای دارد.
معرفی روش‌های مختلف راه‌اندازی

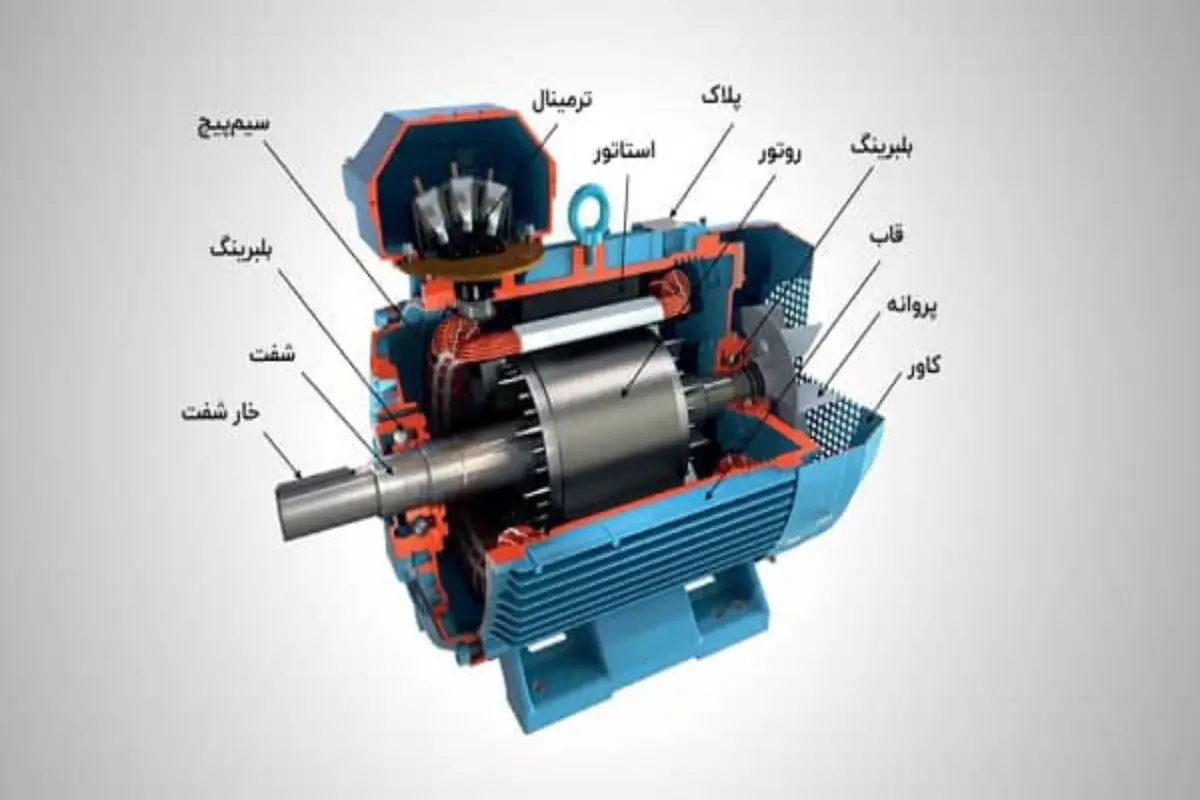

روش‌های راه اندازی الکتروموتورهای سه فاز متنوع‌اند و هر کدام برای شرایط خاصی طراحی شده‌اند. این روش‌ها شامل مستقیم، ستاره–مثلث، اتوترانس، سافت‌استارتر و درایو فرکانس متغیر (VFD) می‌شوند. انتخاب روش به عواملی مانند قدرت موتور، نوع بار و نیاز به کنترل سرعت بستگی دارد. برای موتورهای کوچک، روش مستقیم کافی بوده، اما برای موتورهای بزرگ‌تر یا بارهای حساس، استفاده از روش‌های پیشرفته ضرورت دارد.

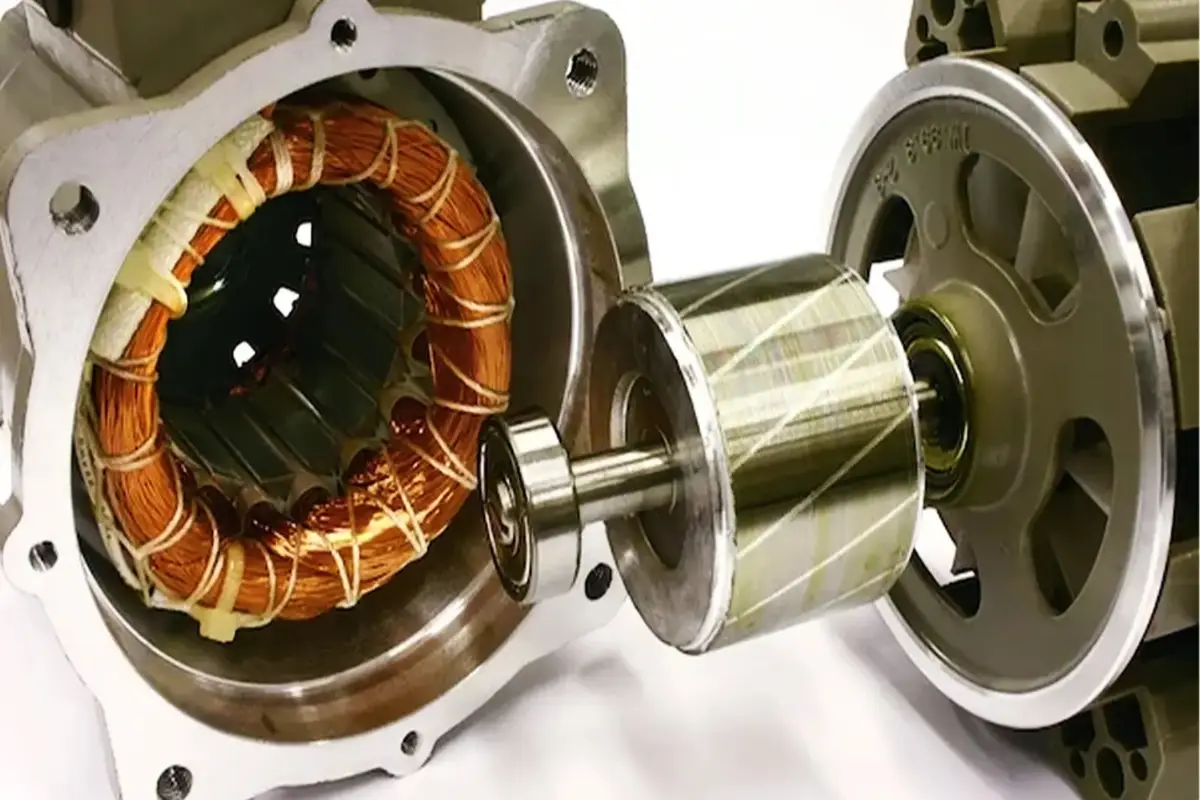

پایه همه این روش‌ها، سربندی موتور سه فاز است. در سربندی ستاره، انتهای سیم‌پیچ‌ها به هم متصل می‌شوند که باعث کاهش ولتاژ و محدود شدن جریان اولیه میگردد. این روش می‌تواند جریان هجومی را تا ۳۰ درصد کاهش دهد. در مقابل، در سربندی مثلث هر سیم‌پیچ به خط بعدی وصل شده و گشتاور بیشتری تولید می‌شود. انتخاب درست سربندی بر اساس پلاک موتور، نقش مهمی در عملکرد دارد.
در پروژه‌های ساختمانی و صنعتی، هماهنگی با استانداردهای IEC الزامی است تا ایمنی و بهره‌وری تضمین شود. در نهایت، انتخاب روش مناسب بر اساس توان موتور، نوع بار، شرایط شبکه و سطح دقت موردنیاز برای کنترل اهمیت دارد. در ادامه پنج روش رایج به‌صورت تخصصی بررسی می‌شوند.
راه‌اندازی مستقیم (DOL)

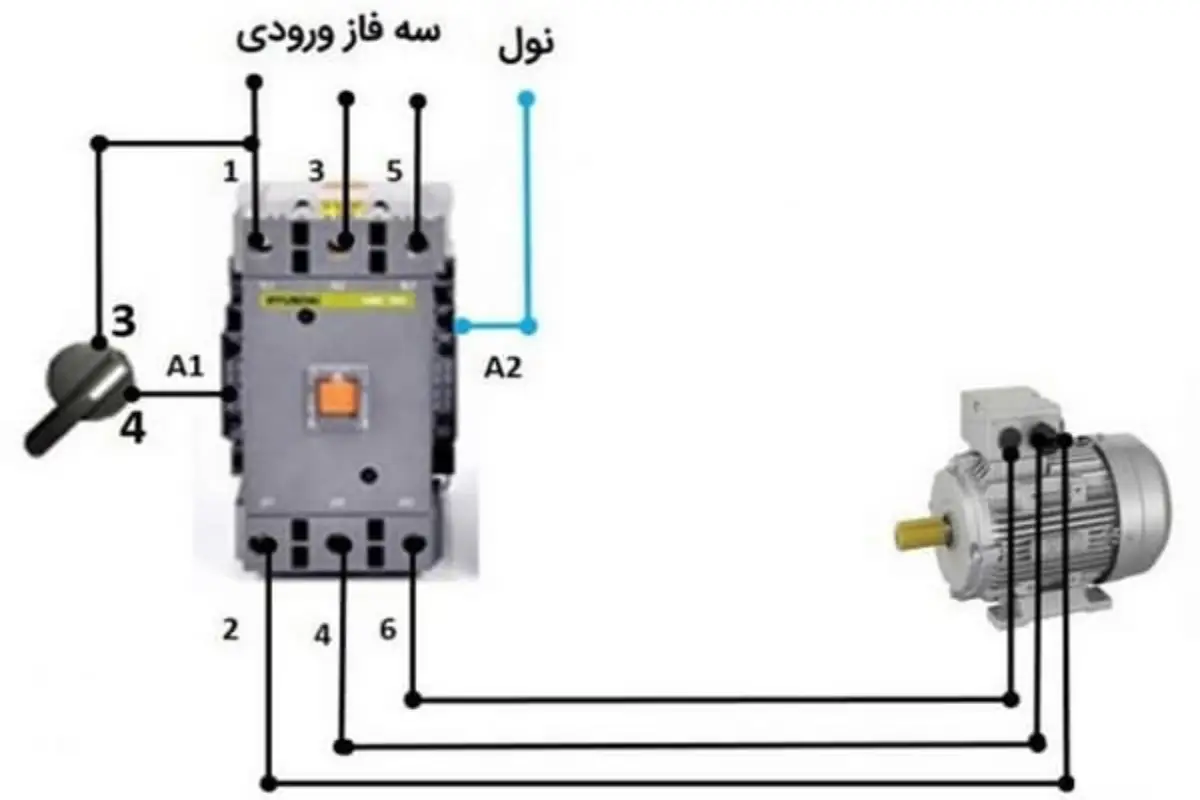

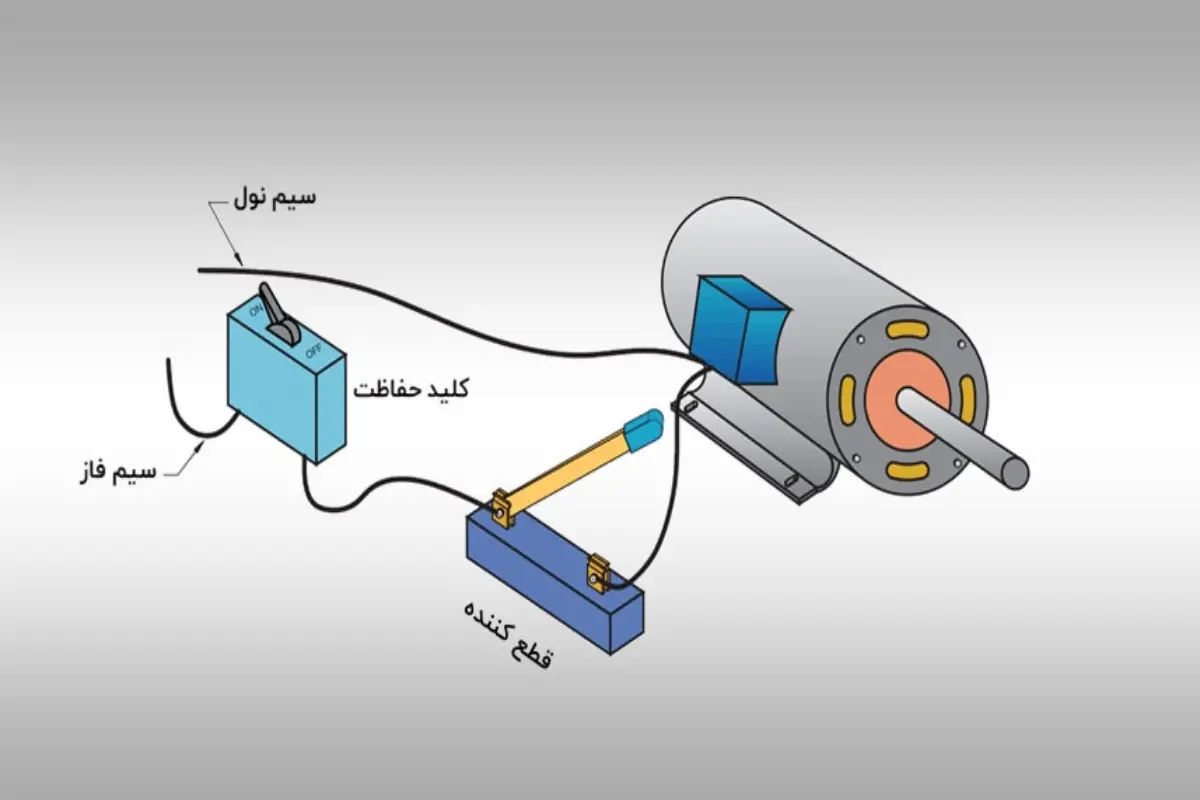

در روش مستقیم یا DOL، موتور مستقیماً به شبکه متصل می‌شود. این شیوه ساده‌ترین و ارزان‌ترین گزینه بوده و برای موتورهای کوچک تا حدود ۵ کیلووات بیشتر استفاده میگردد. تجهیزات اصلی آن شامل کنتاکتور، فیوز و رله بی‌متال برای حفاظت در برابر اضافه‌بار است. در این روش جریان راه‌اندازی می‌تواند ۵ تا ۸ برابر جریان نامی برسد و باعث افت ولتاژ لحظه‌ای در شبکه شود.
کاربردها:
- پمپ‌های کوچک آب و فاضلاب
- کمپرسورها و فن‌های کوچک
- آسانسورها در ساختمان‌های مجهز به شبکه قوی
مزایا:
- طراحی ساده و کم‌هزینه
- گشتاور شروع بالا، مناسب برای شروع زیر بار
- سهولت نگهداری و تعمیر
محدودیت‌ها:
- جریان هجومی بالا و کاهش عمر موتور
- استرس مکانیکی بر یاتاقان‌ها و کوپلینگ‌ها
- نیاز به کابل‌ها و کلیدهای قدرتی مقاوم‌تر
بیشتر بخوانید: برای اطلاع از تفاوت فن کویل و چیلر با کلینیک انرژی ساختمان همراه باشید.
۲. راه‌اندازی ستاره–مثلث (Star-Delta)
در این روش، موتور ابتدا در حالت ستاره شروع به کار می‌کند که ولتاژ هر سیم‌پیچ یک‌سوم ولتاژ خط خواهد بود. پس از رسیدن موتور به سرعت مناسب، با کمک تایمر یا رله، مدار به حالت مثلث تغییر مینماید. این شیوه باعث می‌شود جریان راه‌اندازی تا حدود یک‌سوم روش مستقیم کاهش یابد.
کاربردها:
- فن‌ها و دمنده‌ها
- میکسرها و نوار نقاله‌های سبک
- سیستم‌های تهویه مطبوع در ساختمان‌های بزرگ
مزایا:
- کاهش جریان هجومی و حفاظت از شبکه
- هزینه کمتر نسبت به روش‌های الکترونیکی
- مناسب برای بارهای سبک و متوسط
محدودیت‌ها:
- گشتاور شروع پایین‌تر نسبت به DOL
- نیاز به مدار پیچیده‌تر با سه کنتاکتور و تایمر
- امکان ایجاد جریان گذرا در لحظه تغییر ستاره به مثلث
۳. راه‌اندازی با اتوترانس (Autotransformer Starter)
این روش با استفاده از ترانسفورماتور خودکار، ولتاژ ورودی موتور را در ابتدا کاهش داده و سپس به‌تدریج افزایش می‌دهد. امکان انتخاب ولتاژ شروع در محدوده ۵۰ تا ۸۰ درصد ولتاژ نامی وجود دارد که انعطاف بالایی برای شرایط مختلف ایجاد می‌کند.
کاربردها:
- پمپ‌های بزرگ در صنایع آب و فاضلاب
- تجهیزات معدنی و سنگ‌شکن‌ها
- موتورهای فشارقوی در صنایع فولاد و سیمان
مزایا:
- کاهش چشمگیر جریان اولیه نسبت به DOL
- تأمین گشتاور کافی برای بارهای سنگین
- قابلیت تنظیم سطح ولتاژ بر اساس شرایط بار
محدودیت‌ها:
- هزینه اولیه بالا
- نیاز به فضای نصب بیشتر و تجهیزات جانبی
- پیچیدگی بیشتر در تعمیر و نگهداری
۴. استفاده از سافت‌استارتر (Soft Starter)
سافت‌استارتر با کمک المان‌های نیمه‌هادی مانند تایریستورها ولتاژ موتور را به‌صورت تدریجی افزایش می‌دهد. این روند نرم باعث کاهش شوک مکانیکی و جریان هجومی می‌شود. برخلاف DOL یا ستاره–مثلث، در این روش موتور بدون ضربه شروع به حرکت کرده و عمر تجهیزات مکانیکی بیشتر میگردد.
کاربردها:
- نوار نقاله‌های صنعتی
- پمپ‌های بزرگ که نیازمند راه‌اندازی نرم هستند
- سیستم‌های HVAC در ساختمان‌های تجاری
مزایا:
- کاهش تنش مکانیکی و حفاظت از اجزای دوار
- جریان شروع کنترل‌شده و قابل تنظیم
- کاهش هزینه‌های نگهداری در درازمدت
محدودیت‌ها:
- عدم امکان کنترل کامل سرعت در حین کار
- هزینه بالاتر نسبت به ستاره–مثلث
- نیاز به دانش فنی برای نصب و عیب‌یابی
۵. استفاده از درایو فرکانس متغیر (VFD)
پیشرفته‌ترین روش راه‌اندازی، استفاده از VFD است. این تجهیز با تغییر فرکانس و ولتاژ ورودی، امکان کنترل دقیق سرعت و گشتاور موتور را فراهم می‌آورد. علاوه‌بر راه‌اندازی نرم، VFD به کاربر اجازه می‌دهد سرعت موتور را در حین کار تغییر دهد که این ویژگی برای پروژه‌های مدرن حیاتی است.
کاربردها:
- سیستم‌های تهویه و پمپاژ پیشرفته
- نوار نقاله‌های دقیق در صنایع بسته‌بندی
- کمپرسورها و تجهیزات تولیدی حساس
مزایا:
- کنترل کامل سرعت و جهت دوران موتور
- صرفه‌جویی انرژی به دلیل تنظیم دقیق بار
- کاهش استرس مکانیکی و افزایش عمر مفید تجهیزات
- امکان یکپارچه‌سازی با سیستم‌های اتوماسیون صنعتی
محدودیت‌ها:
- هزینه اولیه بالا
- نیاز به تجهیزات حفاظتی برای جلوگیری از نویز هارمونیکی
- حساسیت به نوسانات ولتاژ و شرایط محیطی
ملاحظات حفاظتی و استانداردها
در تمامی روش‌ها، سربندی موتور سه فاز اهمیت ویژه‌ای دارد. اتصال ستاره باعث کاهش ولتاژ و جریان می‌شود، در حالی که اتصال مثلث گشتاور بیشتری فراهم می‌آورد. انتخاب نوع سربندی باید بر اساس پلاک موتور و شرایط بار انجام گیرد.
علاوه‌بر این، استانداردهای بین‌المللی مانند IEC 60034-12 و NEMA MG 1 به صراحت بیان می‌کنند که روش انتخابی باید متناسب با توان موتور و ویژگی‌های شبکه باشد. رعایت این استانداردها، ایمنی و بهره‌وری سیستم را تضمین می‌کند.
مقایسه روش های راه اندازی موتور سه فاز
روش مستقیم ساده‌ترین نوع بوده که موتور را بی‌واسطه به شبکه متصل می‌کند. مزیت آن هزینه کم و گشتاور بالاست، اما جریان اولیه زیاد می‌تواند مشکل‌ساز شود. روش ستاره–مثلث جریان شروع را کاهش می‌دهد، ولی برای بارهای سنگین مناسب نیست. اتوترانس، ولتاژ را مرحله‌ای افزایش داده و برای موتورهای بزرگ کارآمد است.
سافت‌استارتر باعث راه‌اندازی نرم و محافظت مکانیکی از تجهیزات می‌شود، در حالی که VFD کنترل کامل بر سرعت و گشتاور را فراهم می‌کند و برای کاربردهایی مثل نوار نقاله بسیار ایده‌آل است. به‌طور کلی:
- برای موتورهای کوچک و پروژه‌های ساده، DOL مناسب‌ترین گزینه به‌شمار می‌رود.
- در موتورهای متوسط و بارهای سبک، ستاره–مثلث کاربرد دارد.
- در موتورهای بزرگ صنعتی، اتوترانس انتخاب مطمئن‌تری است.
- برای بارهای حساس یا نیاز به کاهش ضربه مکانیکی، سافت‌استارتر پیشنهاد می‌شود.
- و در پروژه‌های مدرن که کنترل دقیق سرعت و انرژی اهمیت دارد، VFD بهترین گزینه خواهد بود.
کلینیک انرژی ساختمان بهترین انتخاب برای راه‌اندازی موتور سه فاز
پس از بررسی روش‌های راه اندازی الکتروموتورهای سه فاز، مشخص شد که انتخاب درست می‌تواند پروژه‌های شما را موفق کند. حالا نوبت به اجرا می‌رسد. کلینیک انرژی ساختمان با ارائه خدماتی نظیر طراحی سیستم‌های تأسیساتی، اجرای حرفه‌ای، نگهداری تخصصی و بهینه‌سازی مصرف انرژی، همراه شماست. این مجموعه با متخصصان باتجربه، تجهیزات موتورخانه ساختمان را نصب و تعمیر مینماید. این خدمات نه تنها هزینه‌ها را کم می‌کنند بلکه ایمنی را تضمین می‌نمایند. انتخاب کلینیک انرژی ساختمان یعنی سرمایه‌گذاری هوشمند در سیستم‌های الکتریکی. برای مشاوره رایگان یا خدمات مرتبط با سربندی موتور سه فاز، همین حالا با آن‌ها تماس بگیرید و از کیفیت بالا بهره ببرید.
سوالات متداول
۱. کدام روش برای موتورهای صنعتی بزرگ مناسب‌تر است؟
برای موتورهای بزرگ، درایو فرکانس متغیر یا سافت استارتر بهتر کار می‌کند. این روش‌ها جریان را کنترل می‌نمایند و استرس را کم می‌کنند. در صنایع سنگین، VFD اجازه کنترل سرعت می‌دهد و انرژی را صرفه‌جویی مینماید.
۲. آیا می‌توان موتورهای کوچک را با ستاره-مثلث راه‌اندازی کرد؟
بله، اما برای موتورهای کوچک‌تر از ۳ کیلووات لازم نیست. این روش جریان را کم می‌کند اما برای کوچک‌ها، مستقیم کافی است. اگر شبکه ضعیف باشد، ستاره-مثلث گزینه خوبی میگردد.
۳. تفاوت اصلی سافت استارتر و VFD چیست؟
سافت استارتر فقط شروع و توقف نرم فراهم می‌آورد بدون کنترل سرعت. VFD فرکانس را تغییر می‌دهد و سرعت را تنظیم مینماید. VFD پیشرفته‌تر است اما قیمت بالاتری دارد.
