برج خنک کننده به عنوان یکی از اجزای حیاتی زیرساخت‌های صنعتی و تاسیساتی، نقش کلیدی در مدیریت و کنترل حرارت ایفا می‌کند. این تجهیزات پیچیده برای خنک کردن آب یا سایر مایعات استفاده می‌شوند و کاربرد گسترده‌ای در فرآیندهای صنعتی دارند. با توجه به اینکه کنترل حرارت در بسیاری از صنایع و فرآیندهای صنعتی یک چالش اساسی است، برج‌های خنک‌کننده به عنوان راه‌حلی کارآمد و ضروری مطرح می‌شوند. در این مقاله، بررسی می کنیم که برج خنک کننده چیست؟ و کاربردهای متنوع آن را در صنعت می گوییم.
بیشتر بدانید: خدمات نگهداری چیلر
برج خنک کننده چیست؟
برج خنک کننده از تجهیزات صنعتی است، که برای خنک کردن آب یا سایر مایعاتی که در فرآیندهای صنعتی استفاده می‌شوند، به کار می‌رود. این برج‌ها به طور اصولی حرارت موجود در آب را به هوا منتقل می‌کنند تا آب را از حرارتی که به دلیل استفاده در فرآیندهای صنعتی یا تولید انرژی به آن وارد شده، خنک کنند. برج‌های خنک‌کننده از اهمیت بسیاری برای صنایع مختلف برخوردارند، زیرا کنترل و مدیریت حرارت آب یکی از عوامل اصلی در بهره‌وری و کیفیت فرآیندهای صنعتی می باشد ازاینرو تعمیر برج خنک کننده از اهمیت بسزایی برخوردار است.

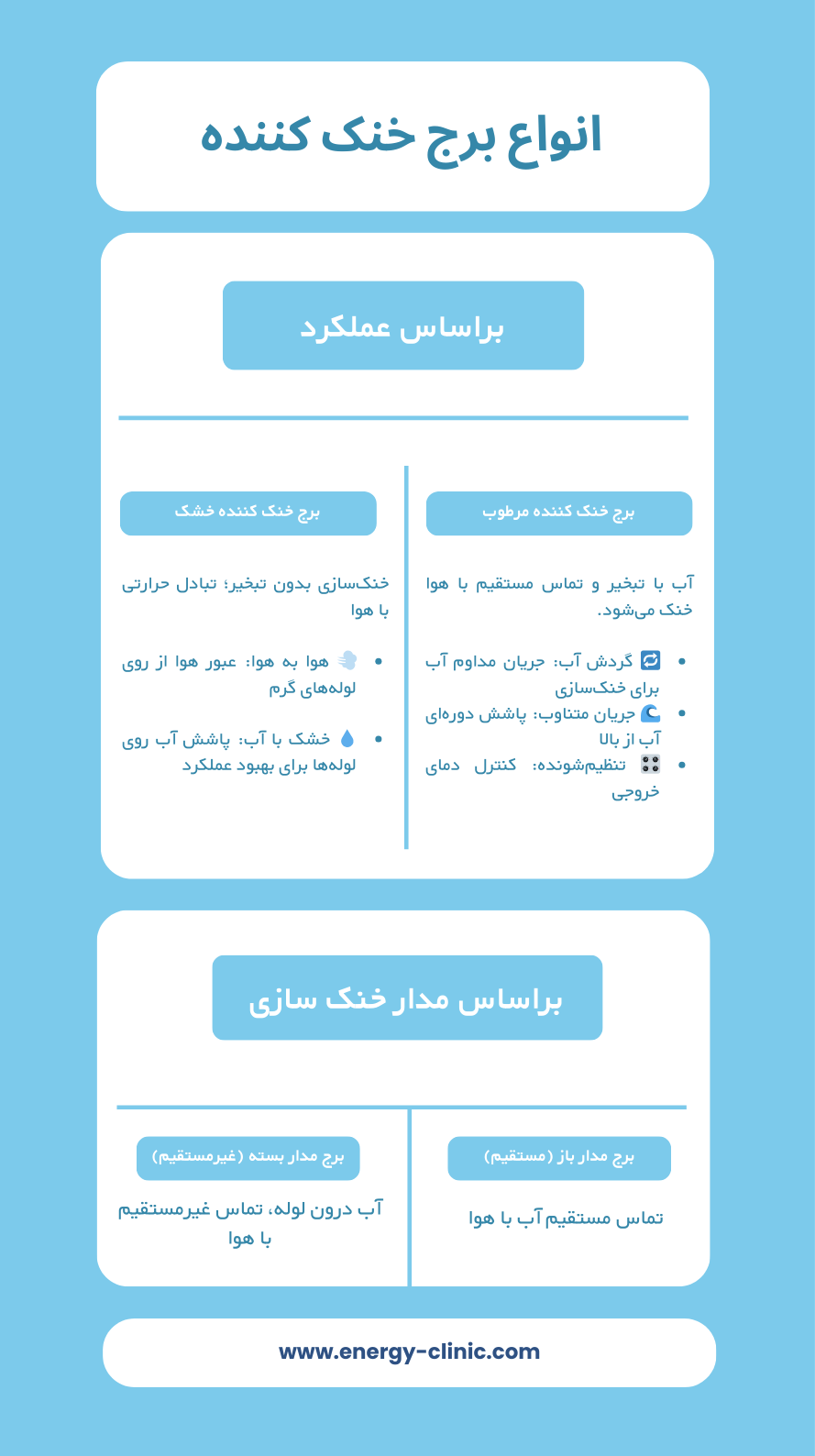

انواع برج خنک کننده براساس نوع عملکرد
برج‌های خنک‌کننده به دو دسته اصلی برج‌های خنک‌کننده مرطوب و برج‌های خنک‌کننده خشک تقسیم می شوند. این دو دسته اصلی از برج‌های خنک‌کننده هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند. به طور کلی، هر دسته از برج‌های خنک‌کننده شامل انواع مختلفی است که بر اساس طراحی و روش کارکردشان تفاوت‌هایی دارند. در ادامه به بررسی انواع برج خنک کننده می پردازیم:
برج خنک کننده مرطوب (Wet Cooling Tower)
در این نوع برج، آب به وسیله انتقال حرارت با هوای محیط خنک می‌شود. آب گرم وارد برج می‌شود و در بالای برج از طریق پایه‌های بلند و باریک به صورت پراکنده به سطح بالایی برج می‌رسد. سپس این آب از بالای برج پایین آمده و با هوای محیط در تماس قرار می‌گیرد و در این فرآیند حرارت از آب به هوا منتقل می‌شود و آب خنک می‌شود. بعد از اینکه آب خنک شده، در پایین برج جمع‌آوری می‌شود و دوباره برای استفاده در فرآیندهای صنعتی دیگر به سیستم بازمی‌گردد. انواع برج خنک کننده مرطوب را در ادامه بررسی می کنیم:
- برج خنک‌کننده گردش آب: در این نوع برج، آب به طور مداوم به دور آب می‌چرخد و با تماس با هوای محیط خنک می‌شود.
- برج خنک‌کننده جریان متناوب: آب به شکل جریان متناوب وارد برج می‌شود و از طریق پمپ‌ها به بالا پرتاب می‌شود.
- برج خنک‌کننده تنظیم‌شده: این برج‌ها قابلیت تنظیم دمای آب خروجی را دارند، تا در شرایط مختلف عملکرد بهینه را داشته باشند.
برج خنک کننده خشک (Dry Cooling Tower)
این نوع برج خنک کننده برای خنک کردن آب از تبخیر آب استفاده نمی‌کند. در عوض، حرارت آب از طریق تبادل گرما با هوای محیط دفع می‌شود. به این روش، برج خنک‌کننده خشک گفته می‌شود. در این سیستم، آب گرم از طریق لوله‌های خنک‌کننده عبور می‌کند و هوای محیط با عبور از روی این لوله‌ها، حرارت آب را جذب کرده و آن را خنک می‌کند. این نوع برج‌ها به ویژه در مناطقی که با کمبود آب مواجه هستند، بسیار مفید و موثر هستند چون به آب کمی نیاز دارند یا به صورت بسته عمل می‌کنند و مصرف آب آنها بسیار کمتر از برج‌های خنک‌کننده مرطوب است.
- برج خنک‌کننده هوا به هوا: در این نوع برج، حرارت آب با تبادل حرارتی میان هوای محیط و آب خنک شده انتقال می‌یابد.
- برج خنک‌کننده خشک با آب: در این برج‌ها، آب به منظور افزایش کارایی از طریق رشته‌هایی از آب روی سطح برج به هوا پاشیده می‌شود تا حرارت آب خنک شده افزایش یابد.
علاوه بر انواع برج خنک کننده ذکر شده، برج‌های خنک‌کننده می‌توانند بر اساس ساختار، شکل و اندازه نیز متفاوت باشند. هر نوع از این برج‌ها ممکن است برای محیط‌ها و فرآیندهای خاصی مناسب باشند، بنابراین انتخاب مناسب‌ترین نوع برج خنک‌کننده بستگی به نیازها و شرایط دارد.
شاید برای شما مفید باشد: بهینه‌سازی مصرف برج‌های خنک‌کننده
انواع برج خنک کننده از نظر مدار باز یا مدار بسته بودن (آب خنک یا هوا خنک بودن)
برج خنک کننده ی باز (مستقیم)
در برج های خنک کننده ی باز آب کندانسور چیلر تراکمی مستقیما در معرض اتمسفر قرار دارد. این آب گرم بر روی صفحات (پکینگ) در برج خنک کننده اسپری می شود یا سطح تماس را افزایش دهد و هوا از پکینگ ها عبور می کند. مقدار زیادی از گرما با تبخیر حذف می شود. آب سرد باقی مانده پس از فرآیند تبخیر به درون سینی گرد آوری می چکد و به کندانسور چیلر باز می گردد.
برج خنک کننده بسته ( غیر مستقیم )
برج خنک کننده ی بسته آب گرم چیلر را از لوله های موجود در برج خنک کننده به گردش در می آورد. در برج بسته آب سرد با هوای خارجی تماسی ندارد. آبی که صرفا در برج خنک کننده به گردش در می آید ، بر لوله ها اسپری می شود و یک فن هوا را به آن لوله ها می دمد. این عمل آب کندانسور را در لوله ها خنک می کند و آن را مجددا در چیلر به چرخش در می آورد.
برج خنک کننده بسته ( غیر مستقیم)
اجزای برج خنک کننده
در این بخش به توضیح چگونگی فعالیت همزمان اجزای برج خنک کننده می پردازیم.
توزیع آب
آب داغ از سیستم آب سرد و از طریق پمپ کندانسور در لوله های توزیع آب به بخش فوقانی برج خنک کننده ارسال می گردد. در برج باز، آب داغ از طریق آبپاش بر پکینگ ها انتقال گرما در برج خنک کننده اسپری می شود. بعضی برج ها این آبپاش هارا با لوله های قابل کنترل فشار تغذیه می کنند .دیگر برج ها از طریق یک حوض توزیع آب و با استفاده از نیروی جاذبه آبپاش را تغذیه می کنند. در برج های بسته آب دستگاه کندانسور از طریق لوله ها به برج می رود و تماسی با هوای خارجی ندارد. آبی که برای خنک کردن لوله ها بکار برده می شود فقط در برج گردش می کند.
در برج های باز ، یک حوض گرد آوردی در بخش تحتانی برج، آب سرد را پس از عبور از صفحات انتقال گرما جمع آوری می کند. آب سرد مجددا به درون کندانسور پمپاژ می شود تا چرخه ی بسته سرمایش آب را تکمیل کند. در برج های بسته، آب کندانسور حین عبور از لوله های برج سرد می شود و سپس به چیلر باز می گردد.
واسط ( پکینگ یا صفحات ) انتقال حرارت
برج های خنک کننده برای آزاد سازی گرما از سیستم تأسیسات از فرآیند تبخیر استفاده می کنند. در برج های بسته، آب کندانسور به آرامی بر روی پکینگ ها پخش می شود. مقداری از آب داغ در محل پکینگ و یا روی لوله های مداربسته بخار می شود که این فرآیند آب را خنک می کند. پکینگ های برج خنک کننده عموما در بسته های از جنس ورقه های نازک پلاستیکی و یا لایه ی نفوذ پذیر با طرح توری چیشده شده اند.
بیشتر بدانید: بهینه‌سازی مصرف برج‌های خنک‌کننده
جریان هوا
بالا بودن مقادیر جریان هوا در صفحات انتقال گرما میزان تبخیر را بالا می برد و درنتیجه سبب افزایش ظرفیت سرمایشی برج می شود. فن های برج خنک کننده این جریان هوا را تولید می کنند. سایز فن های برج و میزان جریان هوا بر اساس شرایط طراحی و دمای آب کندانسور، میزان جریان آب و دمای مرطوب مخزن انتخاب می شود تا به میزان سرمایش مطلوب دست پیدا کند.
برج های خنک کننده می توانند دارای فن های پروانه ای یا دمنده های قفس سنجابی باشند. فن های کوچک می توانند مستقیما به موتور درایو متصل باشند اما اغلب طراحی ها به یک کاهش سرعت متوسط نیاز دارند که توسط تسمه برقی و یا دنده کاهشی انجام می شود. فن و سیستم درایو در ارتباط با سیستم کنترل فعالیت می کنند تا سرعت و استارت / توقف را کنترل کنند. هنگامی که درایو های سرعت متغیر (VSD) به موتور فن ها اضافه شوند ، سرعت فن هارا کنترل و به طور دقیق تر دمای آب را هنگام خروج از برج تنظیم می کنند. پیشنهاد میکنیم درباره بهینه سازی مصرف فن ها اطلاعات جامعی کسب کنید.
حذف کننده ی جریان هوای مکشی
هنگامی که هوا از بین پکینگ ها عبور می کند، قطرات کوچک آب سرد کشیده می شوند و می توانند به شکل carry-over یا جریان هوای مکشی از برج خنک کننده خارج شوند. دستگاه هایی به نام حذف کننده ی جریان هوای مکشی، قطرات آب carry-over را حذف می کنند. چکیدن قطرات جریان هوای مکشی برج خنک کننده روی مردم و سطوح زیر برج می تواند آزار دهنده باشد. حذف کننده ی هوای مکش مناسب می تواند کم و بیش مکش را از جریان هوا حذف کند.
مسائل امنیتی
تصفیه آب : آب برج خنک کننده باید مرتبا تصفیه شود. عموما تصفیه باید با مواد شیمیایی صورت گیرد تا از رشد باکتری های مضر، انباشته شدن رسوب (ته نشینی مواد معدنی) روی صفحات جلوگیری شود و میزان خوردگی را به حداقل برساند.
محافظت پرسنل
برج های خنک کننده معمولا در محیط های نامعلوم قرار دارند و بررسی آن ها در محل های نسبتا غیر قابل دسترسی و یا مکان های بدون حفاظ صورت می گیرد که باعثایجاد خطر در محیط کار می شود. حتما سنجش ها و دستورالعمل های لازم برای جلوگیری از سقوط را اعمال کنید. همچنین تدابیر امنیتی برای قفل های امنیتی را دنبال کنید.
پیمانکار نگهداری موتورخانه باید دارای چه ویژگی هایی باشد؟
کاربردهای کولینگ تاور
کولینگ تاور یا همان برج های خنک کننده در صنایع مختلف و سایر زمینه‌ها کاربردهای گسترده‌ای دارند. در ادامه کاربردهای برج خنک کننده را بررسی می کنیم:
- کاربرد در صنایع تولیدی: برج‌های خنک‌کننده در صنایع تولیدی مانند تولید برق، تولید فولاد، صنایع شیمیایی، پالایش نفت، تولید پلاستیک و غیره استفاده می‌شوند. این برج‌ها برای خنک کردن آب مورد نیاز در فرآیندهای تولیدی، نگهداری تاسیسات موتورخانه و خنک کردن تجهیزاتی مانند کوره‌ها، کامپرسورها و موتورها مورد استفاده قرار می‌گیرند.
- کاربرد در صنایع نیروگاهی: در نیروگاه‌های حرارتی و نیروگاه‌های هسته‌ای، برج‌های خنک‌کننده برای خنک کردن آبی که در ژنراتورها برای تولید بخار استفاده می‌شود، بسیار حیاتی هستند.
- کاربرد در صنایع پتروشیمی: در صنایع پتروشیمی که نیاز به خنک کردن مواد شیمیایی دارند، از کولینگ تاور استفاده می شود. این برج‌ها به طور معمول برای خنک کردن آب مورد نیاز در فرآیندهای تولید مواد شیمیایی مورد استفاده قرار می‌گیرند.
- تاسیسات ساختمان: برای خنک کردن آب مورد نیاز برای سیستم‌های تهویه مطبوع، سیستم‌های خنک‌کننده ساختمانی و همچنین سیستم‌های خنک‌کننده آب سرد، برج‌های خنک‌کننده استفاده می‌شوند.
- کاربرد در صنایع غذایی: در برخی صنایع غذایی مانند تولید لبنیات، آب خنک شده برای خنک کردن محصولات استفاده می‌شود و برج‌های خنک‌کننده می‌توانند در این فرآیند به کمک آمده و از بخار آب خنک شده استفاده کنند.
به طور کلی، برج‌های خنک‌کننده، چیلر جذبی و چیلر تراکمی نقش بسیار مهمی در انتقال حرارت و کنترل دما در صنایع مختلف دارند و بدون آنها، عملکرد صنایع و تسهیلات صنعتی مختلف مختل می شود.
استفاده از برج‌های خنک‌کننده دارای مزایا و معایب مختلفی است، که در ادامه به بررسی آن ها می پردازیم:
مزایا برج خنک کننده
برج خنک کننده نقش اساسی در بهبود کارایی فرآیندهای صنعتی دارند، در ادامه به بررسی مزایای آن می پردازیم:
- کاهش دمای آب: برج های خنک کننده به خوبی حرارت آب را کاهش می دهند و باعث افزایش کارایی سیستم‌های صنعتی می‌شوند.
- کاهش مصرف آب: برخلاف سیستم‌های خنک‌کننده باز، برج‌های خنک‌کننده برای خنک کردن آب مصرف آب کمتری دارند که در مناطق کم آب بسیار کاربردی هستند.
- کارایی انرژی: برخی از انواع برج‌های خنک‌کننده می‌توانند انرژی کمتری مصرف می کنند.
معایب برج خنک کننده
در کنار مزایای ذکر شده، برج خنک کننده معایبی هم دارد، که در ادامه بررسی می کنیم:
- تاثیرات زیست محیطی: برج‌های خنک‌کننده ممکن است منجر به ایجاد تغییرات در محیط زیست محل استقرار خود شوند، به ویژه در مواردی که مصرف آب بیش از حدی دارند یا مواد شیمیایی استفاده می‌شود.
- مصرف انرژی: برخی از برج‌های خنک‌کننده نیاز به مصرف انرژی زیادی دارند، به خصوص در صورتی که از سیستم‌های پمپاژ برای حرکت آب استفاده شود.
- خطرات بهداشتی: در برخی موارد، برج‌های خنک‌کننده ممکن است به عنوان محیط مناسبی برای رشد باکتری‌ها و میکروارگانیسم‌های دیگر شناخته شوند که می‌تواند خطرات بهداشتی ایجاد کند.
با طراحی و بهره‌برداری صحیح، می‌توان از برج‌های خنک‌کننده به نحوی استفاده کرد، که مزایای آنها به حداکثر برسد و معایب آنها کاهش یابد.
راه اندازی برج خنک کننده
اوایل هر سال و قبل از راه اندازی چیلرها برای فصل تابستان، سرویس و راه اندازی برج ها انجام می شود.
برای آماده سازی برج خنک کننده هر ساله مهندسین تاسیسات و پیمانکاران نگهداری تاسیسات ساختمان عملیات پاکسازی و سرویس را انجام می دهند که درباره ی پاکسازی برج در ادامه به آن پرداخت شده است. مراحل راه اندازی برج خنک کننده به ترتیب زیر است :
- نظافت صافی های مکش پمپ برج
- نظافت سینی برج
- تست عملکرد صحیح فن برج و سرویس موتور آن
- نظافت و پاکسازی پکینگ ها ( دیواره ها و صفحات داخل برج)
- تست فلوتر
- تست پاشش صحیح آب از لوله های گردون روی پکینگ ها
نحوه کار برج خنک کننده
قبل از روشن کردن چیلر برج وارد مدار و روشن می شود. پمپ برج آب را از کندانسر چیلر مکش کرده و به سمت برج پمپاژ کرده و پس از عبور آب از پکینگ ها و انتقال گرما به محیط بیرون به وسیله فن برج به سمت چیلر برگشته و به ابزوربر ( در چیلر جذبی ) رفته و دوباره به کنداسر و همین سیکل هر بار تکرار می شود.
روش های مؤثر در عملکرد بهینه
همیشه برای استفاده از برج خنک کننده از دفترچه راهنمای سازنده کمک بگیرید. یکی دیگر از منابع مناسب برای دست یابی به اطلاعات و استاندارد ها برای برج های خنک کننده کانون تکنولوژی سرمایش (Cooling Technology Institute ) است. در ادامه برای بهینه سازی عملکرد برج ها به چند روش پیشنهادی می پردازیم.
اعمال یک برنامه محافظتی برای پیشگیری از مشکلات احتمالی
این برنامه شامل تصفیه آب و محافظت از سیستم های الکتریکی و مکانیکی به طور منظم می باشد. برای اطلاعات بیشتر به برنامه ی زمانبندی محافظت برج ها در انتهای مقاله مراجعه کنید.
کاهش دمای آب خروجی از برج
دمای آب خروجی از برج باید به میزانی سرد باشد که سازنده برای آب ورودی کندانسور توصیه کرده است. چیلر های جدید تر(چیلر چیست؟) معمولا می توانند دمای پایین تر آب را برای آب برگشتی از برج تحمل کنند. با کمک گرفتن از توصیه های سازنده و یا دفترچه راهنما دمای آب کندانسور ورودی را در پایین ترین دمای ممکن تنظیم کنید .( مشابه دمای آب خروجی از برج)
فعالیت همزمان برج های خنک کننده
آب را صرف نظر از میزان فعالیت چیلر ها ، به همه ی برج ها هدایت کنید. فن های برج باید درصورت نیاز فعالیت مرحله داشته باشند. راه اندازی همزمان برج ها معمولا انرژی کمتری مصرف می کند تا اینکه آز ان ها به صورت مرحله ای استفاده شود. این استراتژی مخصوصا برای درایوهای سرعت متغیر در فن ها بسیار مؤثر است. وقتی یک فن درایو به سرعت ۴۰% (قابل تنظیم) می رسد، فن بعدی به صورت موازی شروع به فعالیت می کند و هردو در یک سرعت مینیمم ۲۰% کار می کنند.
توزیع آب بین چندین برج ( و یا چند محفظه در یک برج ) و در هریک از برج ها یا محفظه ها را متعادل سازی کنید. جریان آب اغلب در یک سمت از برج پایین می رود و یا یک برج ممکن است نسبت به برج های مجاور جریان بیشتری داشته باشد. این امر دمای آب برگشتی به چیلر را افزایش و راندمان برج را کاهش می دهد.
یک استراتژی مناسب را برای تنظیم دمای آب کندانسور لحاظ کنید
حداقل دمای تنظیمی برای آب خروجی از برج باید ۵ درجه ی فارنهایت و بیشتر از دمای مرطوب مخزن در محیط باشد ( با توجه به طراحی آن قابل تنظیم است). اگر سیستم کنترل دیجیتال مستقیم ( DDC ) دارای سنسور دمای مرطوب مخزن باشد می تواند این تنظیمات را به صورت اتوماتیک اعمال کند.
قبل از راه اندازی فن های برج خنک کننده شیر های عبوری را ببندید
مطمئن شوید که ترتیب کنترل سیستم DDC از فعالیت فن ها قبل از بسته شدن کامل شیر های عبوری جلوگیری می کند. اگر شیر های عبوری کامل بسته نشده باشند آب خروجی از چیلر به درون آب برگشتی به چیلر مسیر چرخش کوتاه شده و بار غیر ضروری را به کمپرسور اضافه می کند.
روند ثبت گزارش دمای آب خروجی از برج
از قابلیت ثبت گزارشات در سیستم DDC برای تشخیص دمای خروجی از برج استفاده کنید. دمای بالاتر از حد نرمال می تواند نشان دهنده ی این باشد که برج به درستی فعالیت نمی کند.
بهترین روش های محافظت از سیستم
فعالیت درون برج مشابه یک طوفان است. این محیط آشفته و ناهنجار باید برای دستیابی به عملکرد مناسب مرتبا بررسی و نگهداری شود.
تصفیه آب کارآمد
تصفیه آب به طور مؤثر می تواند باکتری های مضر و پوسته هارا حذف و رسوب ها ، جامدات و خوردگی را کنترل کند. پخش یا زیرآب زنی ( بخش کوچکی از آب در حال گردش مجدد که برای حذف مواد نامحلول به سمت تخلیه جریان پیدا می کند) به تنهایی برای کنترل رسوب و خوردگی مناسب نیست و تأثیری بر کنترل آلاینده های بیولوژیکی ندارد. برای کنترل ارگانیسم های بیولوژیکی ، رسوب و خوردگی داشتن یک برنامه ی منظم برای تصفیه شمیایی الزامی است.
جلوگیری از ته نشینی رسوبات
وقتی آب از برج تبخیر می شود، مواد معدنی حل نشده ی آن به شکل رسوب و پوسته روی سطح پکینگ ها ته نشین می شوند. انباشته شدن رسوبات مانع انتقال حرارت از آب به هوا می شود و از میزان اثر بخشی پکینگ ها می کاهد. انباشته شدن بیش از حد رسوب نشانگر فقدان تصفیه آب به میزان کافی است.
از مسدود شدن آبپاش های اسپری جلوگیری و یا آن هارا پاکسازی کنید
خزه و رسوباتی که در حوض جمع می شوند نیز می توانند به اندازه ی جامدات اضافی که وارد برج می شوند ، آبپاش های اسپری را مسدود کنند. این امر باعث توزیع غیر یکنواخت آب روی پکینگ ها و جریان غیر یکنواخت هوا در آن می شود که از میزان تبخیر می کاهد. این مشکلات می توانند حاکی از تصفیه غیر صحیح آب و انسداد صافی ها باشند.می توان از کیت های مختلف برای تعویض با قطعات قدیمی یا آبپاش های کوچکتر ، با آبپاش های با منفط بزرگ تر و یا طراحی های ضد انسداد استفاده کرد.
با خدمات تعمیر و نگهداری موتورخانه ، توسط کلینیک انرژی ساختمان آشنا شوید
از کافی بودن میزان جریان هوا اطمینان حاصل نمایید
کم بودن جریان هوا در برج انتقال گرما از آب به هوا را کاهش می دهد. کم بودن جریان هوا می تواند به دلیل ذرات باقی مانده در بخش ورودی یا خروجی برج یا در پکینگ ها ، شل بودن نصب فن و موتور ، تنظیمات ضعیف فن و موتور ، نگهداری ضعیف گیربکس ، تراز نامناسب فن ، آسیب دیدن پره های فن و یا لرزش اضافی باشد. کاهش جریان هوا به دلیل عملکرد ضعیف فن در نهایت می تواند باعث خراب شدن فن یا موتور شود.
از عملکرد صحیح و به اندازه ی پمپ ها اطمینان حاصل کنید
برج خنک کننده ی بسته از یک پمپ برای حمل آب در لوله ها به منظور خنک سازی با تبخیر ، استفاده می کند. برای دست یابی به انتقال حرارت بهینه وجود جریان متناسب آب الزامی است. اتصالات شل ، فرسودگی تکیه گاه ها ، هواگرفتگی، انسداد صافی ها، لرزش اضافی و فعالیت نا مطابق با شرایط طراحی باعث کاهش جریان آب، کاهش راندمان و فرسودگی نا به هنگام تجهیزات می شود.
برای مشاوره و سوالات خود با کارشناسان تیم ما تماس بگیرید
جلوگیری از خطرات احتمالی ناشی از آلودگی برج خنک کننده
مدیران ساختمان و دیگر مسئولین مسئولیت بزرگی را در قبال حفظ سلامتی ساکنین دارند. این مسئولیت شامل تلاش برای کاهش و جلوگیری از آلودگی برج های خنک کننده از گردوغبار، باکتری و دیگر آلاینده ها است. از آنجایی که تأثیرات کووید-۱۹ بر سیستم های تاسیساتی در حال بررسی است، مشخص شده است که برج های خنک کننده یکی از متداول ترین منابع برای رشد باکتری های واگیردار مانند لژیونلا و همچنین محلی با شرایط مناسب برای رشد ویروس ها محسوب می شوند.
در سالهای اخیر نگهداری صحیح از برج های خنک کننده بسیار مورد توجه اپراتورهای نگهداری تاسیسات ساختمان و مدیران ساختمان قرار گرفته است. اگرچه نقش برج های خنک کننده در شیوع بیماری کرونا آشکار نیست اما ستاد کنترل و پیشگیری از شیوع بیماری اعلام کرده است که باکتری و ویروس ها می توانند در سیستم هایی با آب تصفیه نشده رشد کرده و به محیط پخش شوند. با بازگشایی مجدد مراکز و ساختمان ها و یا حتی بسته ماندن برخی مراکز، انجام منظم روتین نگهداری هم از جنبه اقتصادی و هم امنیتی از اهمیت بالاتری برخوردار است.
در این مطلب مطالبی را پیرامون مراقبت و نگهداری برج های خنک کننده برای شما بازگو می کنیم که به شما در کاهش هزینه های انرژی، بهبود و افزایش راندمان برج خنک کننده، افزایش طول عمر تجهیزات و حفظ امنیت کمک می کند.
میزان و تداورم پاکسازی سیستم های برج خنک کننده باید با برنامه نگهداری تاسیساتی یا قواعد محلی هماهنگ و سازگار باشد. مثلاً در برخی مناطق برج های خنک کننده باید هر سه ماه یکبار بررسی و پاکسازی شوند. این کار به دلیل جلوگیری از شیوع بیماری انجام می شود اما تأثیر زیادی هم در افزایش راندمان سیستم خواهد داشت.
راهکارهای کاربردی که برای این کار لازم است شامل برنامه نگهداری مرحله ای می باشد که به منظور حفظ کمی از فعالیت سیستم هنگام سیکل نگهداری و در محلی از ساختمان انجام می شود که صرفاً بخش های برج خنک کننده و تجهیزات مرتبط موقتاً خاموش بوده است. در این مطلب به چند راهکار کاربردی برای نگهداری برج های خنک کننده می پردازیم.
برای مشاوره رایگان با ما تماس بگیرید
۵ گام اصلی در نگهداری برج های خنک کننده
- حداقل ماهی یکبار برج ها را بررسی کنید: رسوب، لایه و گل و لای می تواند سبب تجمع میکروب ها و تسریع رشد آن ها می شود. بررسی منظم به شما کمک می کند تا زمان مناسب و مشخص پاکسازی را تعیین کنید.
- سطوح حوض در برج خنک کننده را پاکسازی کنید: اگر رسوب ها را در این محل مشاهده کردید باید حوض را سریعاً پاکسازی کنید و نظافت برج خنک کننده حذف آلاینده ها بدون نیاز به تخلیه یا خاموش کردن سیستم را تسهیل می کند.
- صفحات یا پکینگ ها را رسوب زدایی کنید: پکینگ برج خنک کننده محیط بسیار مناسبی را برای رشد باکتری ها فراهم می کند. یک رسوب زدا ذرات معدنی و رسوب ها را که ممکن است میکروب ها در آن ها وجود داشته باشند را حل کرده و سطح را برای پاکسازی آماده می کند.
- پکینگ ها را پاکسازی کنید: پاک کردن پکینگ های برج هنگامی که با مواد مناسب استفاده شود می تواند تمامی آلودگی ها و ذرات و باکتری های موجود در آن ها را حذف کند.
- ضدعفونی کردن برج خنک کننده : برج های خنک کننده محل بسیار مناسبی برای رشد باکتری ها هستند و همین امر باعث اهمیت بیشتر پاکسازی آن و حذف مواد مفید برای تسریع رشد میکروب ها می شود.با ضد عفونی کردن آن می توانیم ۹% ذات الریه لژیونلا را از بین ببریم.
از تجهیزات مناسب استفاده کنید
قبل از شروع کار روش های نگهداری را ارزیابی و تعیین کنید. انتخاب تجهیزات مناسب می تواند سبب تسهیل فرآیند و کاهش مدت خاموشی سیستم شود. پاکسازی برج خنک کننده الزاماً نباید کاری طولانی و سخت باشد. امروزه ابزاری مانند وکیوم های برج خنک کننده و پاک کننده های پکینگ برج که برای پاکسازی و رسوب زدایی اسفاده می شوند روش های کاربردی هستند که بدون خاموش کردن سیستم می توان از آنها استفاده کرد.
جدول زیر برنامه ی زمانبندی برای محافظت از سیستم را نشان می دهد.
زمانبندی محافظت و نگهداری برج های خنک کننده
| تناوب | توضیح | تعریف |
|---|---|---|
| روزانه | ترتیب گذاری برج های خنک کننده | ترتیب گذاری برج خنک کننده |
| روزانه | بررسی عملکرد و امنیت تجیهزات | بررسی بصری کلی |
| هفتگی | پاکسازی صافی از ذرات باقی مانده | پاکسازی صافی مکش |
| هفتگی | راه‌اندازی دستی سوییچ برای اطمینان از عملکرد صحیح، سوییچ را به صورت دستی راه اندازی کنید. | عملکرد سوییچ جریان آب جبرانی |
| هفتگی | چک کردن لرزش اضافی در فن، موتور و پمپ هارا چک کنید. | لرزش |
| هفتگی | بررسی شل بودن پکینگ‌ها، اتصالات، نشتی‌ها و غیره را چک کنید. | چک کردن سازه برج |
| هفتگی | تنظیم قرقره‌ها و تسمه‌ها | چک کردن قرقره و تسمه |
| هفتگی (برج باز )
ماهانه ( برج بسته ) |
تست کردن تراکم متناسب مواد نامحلول و ترکیبات. در صورت نیاز مواد شیمیایی و زیرآب زنی را تنظیم کنید. | تست نمونه برداری از آب |
| ماهانه | مطمئن شوید که تمام تکیه گاه ها با توجه به توصیه های سازنده روغن کاری شده اند. | چک کردن روغن کاری |
| ماهانه | بررسی عدم وجود ساییدگی های اضافی و ایمن سازی چفت و بست ها. | چک کردن ساپورت موتور و پره های فن |
| ماهانه | تنظیم صحیح اتصالات موتور سبب انتقال بهینه ی گشتاور خواهد شد. | تنظیمات موتور |
| ماهانه | موقعیت قرار گیری آن هارا اصلاح . ته نشینی رسوبات را بررسی کنید. | چک کردن حذف کننده ی جریان هوای مکشی و دهشی و صفحات |
| سالانه | بررسی وجود جریان آب به آبپاش | بررسی آبپاش ها برای عدم انسداد |
| سالانه | حذف گرد و غبار، رسوب و جلبک از حوض برج ،پکینگ ها و آبپاش اسپری | پاکسازی برج |
| سالانه | بررسی تکیه گاه ها و تسمه درایو برای عدم وجود ساییدگی و تنظیم ، تعمیر یا تعویض آن ها در صورت نیاز. | چک کردن تکیه گاه ها |
| سالانه | چک کردن وضعیت دمای موتور و آنالیز لرزش آن سبب افزایش عمر موتور خواهد شد. | وضعیت موتور |
| هفتگی | چک کردن وضعیت دمای موتور فن و آنالیز لرزش ها و مقایسه ی آنها با مقیاس های مبنا | وضعیت موتور فن |
کلام پایانی
برج خنک کننده به عنوان یکی از ابزارهای اساسی در صنایع مختلف، نقش بسیار مهمی در کنترل و مدیریت حرارت دارد. با توجه به مزایا و معایبی که این فناوری دارد، ضروری است که در طراحی، بهره‌برداری و نگهداری از برج‌های خنک‌کننده، استانداردها و رویکردهای مناسب را رعایت کرده و به حفظ تعادل بین بهره‌وری، کیفیت محیط زیست و بهداشت عمومی توجه ویژه‌ای داشت. امیدواریم که این مقاله بتواند به دید بهتر از اهمیت و کاربردهای برج‌های خنک‌کننده کمک کند و در بهبود عملکرد و کارایی این تجهیزات نیز موثر باشد.
کلینیک انرژی متشکل از تیمی متخصص در زمینه تعمیر و نگهداری چیلر، سرویس و نگهداری موتورخانه، نگهداری دیتاسنتر و مرکز داده و … می باشد. شما می توانید با اطمینان خاطر تعمیرات خود را به کلینیک انرژی ساختمان بسپارید. برای دریافت اطلاعات بیشتر با شماره های موجود در وبسایت تماس بگیرید.
سوالات متداول
۱. برج‌های خنک‌کننده در مناطق خشک هم قابل استفاده هستند؟
بله، برج‌های خنک‌کننده خشک و هیبریدی به‌ویژه برای مناطق خشک و کم‌آب طراحی شده‌اند و می‌توانند بدون استفاده از آب زیاد کار کنند.
۲. چه عواملی بر انتخاب ظرفیت برج خنک‌کننده تأثیر می‌گذارند؟
ظرفیت برج به حجم و دمای آب، میزان جریان هوا، و نوع فرآیند صنعتی بستگی دارد.
۳. چطور می‌توان کارایی برج خنک‌کننده را افزایش داد؟
با استفاده از فیلترهای مناسب، نظارت بر وضعیت موتور و پمپ‌ها، و تعمیرات منظم، می‌توان کارایی برج خنک‌کننده را بهینه کرد.
منابع
International INstitut of refrigration
FEMP 2004. O&M Best Practices Guide 2.0.
FEMP 2002. Continuous Commissioning Guidebook for Federal Energy Managers.
ASHRAE Journal 2005. Maintaining Cooling Towers.
